Назначение

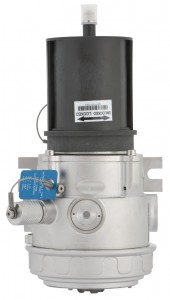

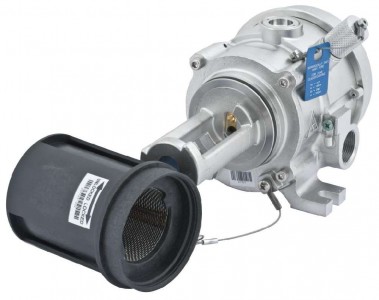

Газоанализатор PIRECL - это точечный стационарный диффузионный газоанализатор углеводородных газов инфракрасного принципа измерения. Газоанализатор PIRECL предназначен для автоматического непрерывного контроля содержания углеводородных газов и паров в воздухе рабочей зоны и сигнализации о превышении установленных порогов срабатывания.
PIRECL сертифицирован как автономный газоанализатор, а также для работы в составе системы EQP.

Обслуживание

Обслуживание газоанализатора осуществляется одним человеком при помощи полевого HART-коммуникатора Emerson моделей 375 / 475 или магнитом для обслуживания.

Преимущества
  • Т09 не более 12 сек с системой защиты оптики (гидрофобным фильтром);
  • Встроенный подогрев оптики;?
  • Встроенная клеммная коробка;
  • Энергонезависимая память на 4096 событий;?
  • Встроенные релейные выходы;
  • Корпус из нержавеющей стали марки 316;
  • Высокая отказоустойчивость;
  • Простая процедура калибровки;
  • Ресурс газоанализатора не менее 25 лет;
  • Надёжный гидрофобный фильтр.?
Возможности

PIRECL сертифицирован как автономный газоанализатор, а также в составе системы контроля загазованности и пожарообнаружения DET-TRONICS EQP.
Имеет выходной сигнал 4-20 mA, протоколы HART и RS-485 MODBUS RTU. Как опция могут быть добавлены 3 встроенных реле (с сохранением маркировки взрывозащиты).
Газоанализатор PIRECL может избирательно измерять содержание различных типов газов и паров. Откалиброванный по пропану либо по этилену с различными коэффициентами, рекомендуемыми заводом-изготовителем, газоанализатор PIRECL измеряет до 30 газов и паров, что подтверждается соответствующими сертификатами для применения на территории России. Сертифицирован по SIL 2.

Основные технические данные:

Диапазон обнаружения 0 - 100 %НКПР
Измеряемые газы Метан, пропан, бутан, этилен, изобутан, изопентан, гексан, октан, нонан, бутилен, циклопентан, метиловый спирт, этиловый спирт, этоксиэтан, этилацетат, бутанол, бутилацетат, 2-бутанон, изопропиловый спирт, этилбензол, ацетон, диэтиленгликоль, толуол, бензол, О-ксилол, 3-метилпиридин (пиколин), стирол, хлорбензол, бензин, дизельное топливо, уайт-спирит, керосин, газовый конденсат, сырая нефть марки "Урал".. Итого 34.
Точность ± 3 % НКПР при 0 – 50 % НКПР;
± 5 % НКПР при 51 – 100 % НКПР.
Питание 24 В пост. тока (номинальное);
Диапазон: от 18 до 32 В.
Потребляемая мощность 4 Вт номинальная, 10 Вт пиковая при 32 В.
Аналоговый выход
4–20 mA; (изолированный / неизолированный) максимальная нагрузка цепи до 600 Ом.
Цифровой выход RS-485 MODBUS RTU; HART.
Релейные выходы
Нагрузка до 5А при 30 В пост. тока.
3 реле: А1 (первый порог тревоги), А2 (второй порог), А3 (реле неисправности).
Температурный диапазон Рабочий: от – 55 °С до + 75 °С.
Хранение: от – 60 °С до + 90 °С.
Класс защиты IP67.
Пыльная среда II2DT125 °C IP67.
Диапазон влажности
От 0 % до 95 % относительной влажности, кратковременно допускается до 100 %.
Маркировка взрывозащиты 1Eхde[ib]IICT4/T5 или 1Eхd[ib]IICT4/T5.
Сертифицирован по SIL 2 Да.
Сечение подключаемого провода От 22 AWG (0,3 mm2) до 12 AWG (2,5 mm2).
Кабельные вводы 2 кабельных ввода М25.
Материал корпуса Нержавеющая сталь марки 316 (CF8M).
Размеры, мм. Длина – 226; высота – 117; ширина – 114.
Вес 4,1 кг.
Гарантия 5 лет
