Назначение

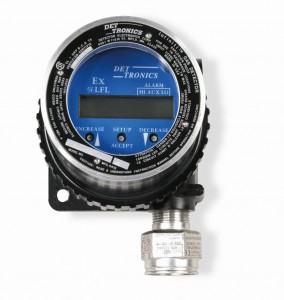

Трансмиттер сигналов уровня загазованности модель ИНФИНИТИ U9500 предназначен для преобразования и передачи сигналов от газоанализаторов на внешние устройства.
ИНФИНИТИ U9500 используется в качестве трансмиттера сигналов от газоанализаторов горючих газов и паров PIR9400, CGS, а также газоанализатора сероводорода С7064E.

Возможности и эксплуатация
  • Показания измеренной концентрации газа отображаются на цифровом дисплее в %-х НКПР или % об. д. в зависимости от сенсора.
  • При использовании соединительных коробок PIRTB или STB возможна удалённая установка сенсора с последующим его подключением к трансмиттеру ИНФИНИТИ U9500.
  • Отличительной особенностью трансмиттера ИНФИНИТИ U9500 являются его самодиагностические схемы, постоянно следящие за неисправностями, которые могут помешать правильной работе системы. В нормальном режиме работы для обеспечения правильной работы системы диагностические схемы трансмиттера постоянно контролируют входной сигнал от газоанализатора.
  • Для калибровки и обслуживания ИНИФИНИТИ U9500 используются встроенные кнопки управления, которые находятся под корпусом цилиндрической навинчивающейся крышки. Для проведения калибровки без вскрытия корпуса используется калибровочный магнит.

Основные технические данные:

Питание 24 В пост. тока (номинальное).
Диапазон: от 18 до 32 В.
Потребляемая мощность
С газоанализатором PIR9400: 8,1 Вт (номинально); 10,1 Вт пиковая при 32 В.
Аналоговый выход 4 – 20 mA изолированный / неизолированный.
Релейные выходы
3 реле пороговых значений + 1 реле неисправности.
С фиксацией / без фиксации. Нагрузка до 5 А при 30 В пост. тока.
Температурный диапазон Рабочий: от – 60 °С до + 75 °С.
Хранение: от – 55 °С до + 85 °С.
Сечение подключаемого кабеля От 0,8 mm2 до 2,5 mm2.
Кабельные вводы До 5 кабельных вводов, резьба М25 или ¾ NPT.
Метериал корпуса Крашеный алюминий или нержавеющая сталь марки 316 (CF8M).
Вес Алюминий – 1,88 кг; нержавеющая сталь – 4,76 кг.
Класс защиты IP66.
Диапазон влажности От 5 % до 90 % относительной влажности.
Маркировка взрывозащиты 1EхdIIСT6 (T5, T4).
Размеры, мм Длина – 149; высота – 167; ширина – 119.
Гарантия 18 месяцев.
